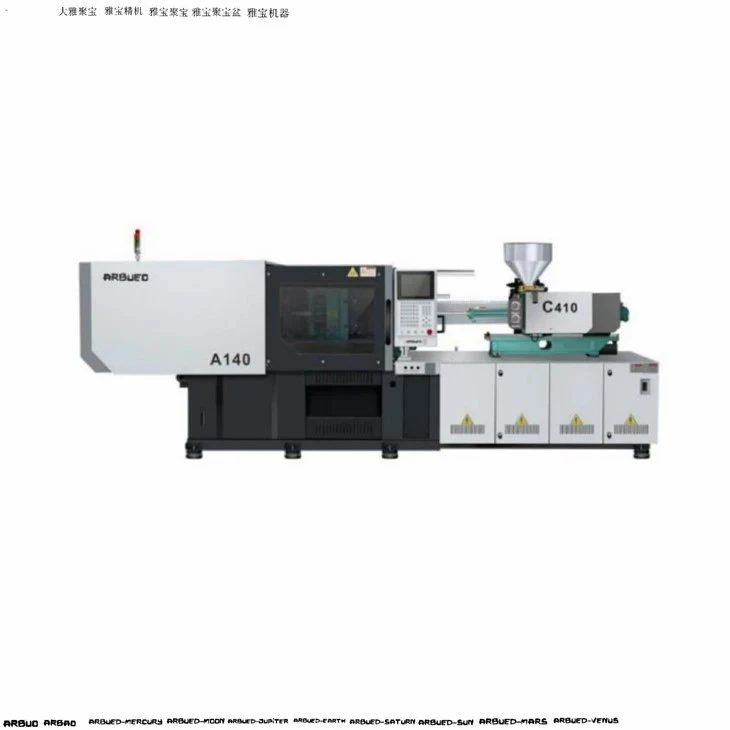

Peiriant Mowldio Chwistrellu Precision Uchel Ar gyfer Rhannau Modurol

Mae'r peiriant mowldio chwistrellu a yrrir gan servo hydrolig hwn wedi'i beiriannu ar gyfer gweithgynhyrchwyr cydrannau modurol Haen 1 a Haen 2 sy'n gofyn am oddefiannau dimensiwn llym, ystumiad optegol isel, a rheolaeth pwysau rhan ailadroddadwy. Gan weithredu o fewn grymoedd clampio o 100 i 2,000 o dunelli metrig, mae'r system yn prosesu thermoplastigion technegol (PA66-GF30, PBT, PC/ABS, PMMA, POM) ar gyfer elfennau swyddogaethol o dan-y cwfl, trim mewnol, lensys goleuo allanol, a chydrannau strwythurol.

Trwy integreiddio unedau pŵer hydrolig uniongyrchol, rheiliau canllaw llinellol ar y platen symudol, a sgriwiau plastigoli ffrithiant isel, mae'r peiriant hwn yn cyflawni goddefiant ailadrodd pwysau ergyd o fewn +/-0.15%. Mae'r rheolydd dolen gaeedig yn rheoleiddio pwysedd pigiad a safle sgriw mewn cyfnodau samplu 1 milieiliad, gan ddileu marciau fflach a sinc ar fowldiau modurol aml-geudod.

Mae'r manylebau isod yn adlewyrchu paramedrau gweithredu safonol ar draws dosbarthiadau tunelledd cynrychioliadol.

Pum -Mecanwaith Clampio Toglo Dwbl: Mae cysylltiadau haearn bwrw wedi'u trin â gwres yn nodwedd-iro graffit-llwyni wedi'u trwytho i atal halogiad olew y tu mewn i'r ardal fowld.

Isel-Cymorth Canllaw Llinellol Ffrithiant: Mae platiau sy'n symud yn dibynnu ar ganllawiau llinellol manwl gywir yn hytrach na bariau clymu, gan leihau gogwyddo platen o dan bwysau llwydni uchel a dileu traul ar lwyni bar tei.

Wedi cau-Loop Servo-Hydraulic Drive: Mae moduron servo ymateb uchel wedi'u paru â phympiau gêr mewnol yn rheoleiddio llif olew yn seiliedig ar alw, gan dorri defnydd segur o ynni 40-60% o'i gymharu â phympiau dadleoli sefydlog.

Rheolydd Chwistrelliad Aml-Gam a Phwysau Dal: 10-cyflymder pigiad cam a chromliniau dal pwysau 10-cam yn atal crynodiad straen o amgylch ardaloedd gatiau mewn lensys optegol â waliau trwchus.

Bi-Cynulliad Casgen a Sgriw Metelaidd: Leinin casgen carbid twngsten sinterol wedi'i gyfuno â weldio hedfan arc trosglwyddedig (PTA) plasma parhaus ar ddolenni sgriwiau gwydr sgraffiniol-ffibr-bolymerau wedi'u hatgyfnerthu.

Rheolydd Tynnu Craidd Aml-: Mae tynnwyr craidd hydrolig parth deuol integredig yn caniatáu dilyniannau sleidiau cymhleth ar gyfer cysylltwyr modurol a gorchuddion HVAC.

Clampio a Gosod yr Wyddgrug:Mae'r platen symudol yn symud ymlaen trwy Bearings llinol. Mae'r cloeon toglo pum pwynt, gan gynhyrchu tunelledd clampio llawn wedi'i fesur yn uniongyrchol trwy fesuryddion straen bar clymu-.
Plastigu:Mae'r sgriw bi-metelaidd yn cylchdroi wedi'i yrru gan fodur hydrolig torque uchel. Mae synwyryddion tymheredd ar hyd pedwar parth gwresogi yn rheoleiddio tymheredd toddi o fewn +/- 1.0 gradd C.
Cyfnod Chwistrellu:Mae trawsddygiadur llinol digidol yn mesur safle pigiad ar gydraniad 0.01 mm. Mae'r pwmp servo yn addasu pwysau hydrolig hyd at 2,050 bar i lenwi'r ceudod llwydni.
Newid i Ddigidol V/P a Phecyn/Dal:Mae'r system yn newid o gyflymder i reoli pwysau yn seiliedig ar leoliad ceudod, trothwyon pwysedd hydrolig, neu signalau trawsddygiadur allanol.
Oeri a Alldaflu:Tra bod y toddi yn oeri, mae'r sgriw yn cylchdroi i blastigoli deunydd ar gyfer y cylch nesaf. Mae'r uned clampio yn tynnu'n ôl, ac mae ejectors hydrolig deinamig yn tynnu'r rhan orffenedig.

Lliniaru Gwyriad Platen
Mae platennau confensiynol yn plygu o dan bwysau clampio llawn, gan achosi fflach yn y ganolfan lwydni a goddefiannau wal tynn ar yr ymylon. Mae'r dyluniad platen hwn yn defnyddio optimeiddio dadansoddiad elfennau meidraidd (FEA) i ddosbarthu grym clampio'n gyfartal ar draws wyneb mowntio'r mowld, gan gadw paraleliaeth dan lwyth o fewn 0.05 mm ar draws rhychwant 1,000 mm.
Amser Ymateb Chwistrellu
Mae'r amser ymateb hydrolig servo o'r llonydd i'r llif uchaf yn cymryd llai na 35 milieiliad. Mae cyflymiad cyflym yn atal gwlithod oer a marciau llif mewn rhannau hyd llif hir fel paneli drws a bracedi bumper.
Sefydlogrwydd Tymheredd mewn Unedau Plastigu
Mae modiwlau rheoli tymheredd PID yn defnyddio trosglwyddiadau cyflwr solid ar draws bandiau gwresogi cerameg. Mae-rheoliad tymheredd dolen gaeedig yn atal dirywiad thermol-bolymerau sy'n sensitif i wres fel POM a fflam-ABS.

Systemau Goleuo: Amgaeadau lamp pen (PP-TD20), pibellau golau LED trwchus- (PMMA/PC), bezels lamp cefn (ABS).

Trim mewnol: cromfachau panel offerynnau (PC/ABS), louvers awyrell (POM), cynulliadau blwch menig (PP).

O dan{0}}y-Cydrannau'r Hood: Amdoadau gorchudd injan (PA66-GF30), cronfeydd hylif brêc (PP), cregyn manifold cymeriant (PA6-GF30).

Trydanol a Chysylltwyr: Cysylltwyr gwifrau modurol aml-pin (PBT-GF15), caeadau blychau ffiwsiau (PA6).

Mae'r tabl isod yn amlinellu paramedrau plastigoli ar gyfer resinau modurol cyffredin gan ddefnyddio proffiliau sgriw bi- safonol:

Dewis Diamedr Sgriw
Sgriw: Diamedr llai ar gyfer deunyddiau sy'n sensitif i thermol neu feintiau ergydion bach (capasiti casgen 10-30%).
B Sgriw: Cymhareb L/D safonol (20:1 neu 22:1) ar gyfer resinau modurol cyffredinol.
Sgriw C: Diamedr mwy ar gyfer-rhannau cyfaint uchel sy'n gofyn am y cynhwysedd ergyd mwyaf (mwy na 70% o'r pwysau ergyd mwyaf).
Pecynnau Dewisol
Cronadur{0}}Uned Chwistrellu Cyflymder Uchel a Gynorthwyir: Yn cynyddu cyflymder pigiad hyd at 400 mm/s ar gyfer cysylltwyr waliau tenau a chanllawiau golau.
Tynnu Craidd Hydrolig Dilyniannol: Gellir ei huwchraddio o 2 i 6 dolen graidd annibynnol gyda falfiau addasu pwysau.
Glass-Fiber Wear Protection Package: Sintered Xaloy barrel lining and hardened flight coatings for resins containing >30% o wydr neu gynnwys mwynau.
Ehangu Rhyngwyneb Rhedwr Poeth: Rheolyddion tymheredd rhedwr poeth integredig 8 i 32 parth wedi'u hadeiladu'n uniongyrchol i'r prif gabinet peiriant.

Mae pob peiriant yn cael protocolau profi strwythuredig cyn ei anfon:

Lleddfu Straen Strwythurol: Mae fframiau platen cast yn cael anelio thermol a ffrwydro ergyd i leddfu straen mewnol cyn peiriannu CNC.

Profion Cyfochredd Platen: Mae offer aliniad laser yn gwirio paraleliaeth platen yn ystod-beicio sych ar draws teithiau golau dydd llawn.

72-Rhediad Beic Sych Parhaus 72 Awr: Mae peiriant yn gweithredu ar gyflymder togl uchaf am 72 awr i wirio cywirdeb sêl hydrolig, cydbwysedd tymheredd olew, a sefydlogrwydd synhwyrydd.

Prawf Precision Chwistrellu Dynamig: Mae amrywiad pwysau ergyd yn cael ei fesur ar draws 100 o gylchoedd chwistrellu sych yn olynol gan ddefnyddio mowldiau prawf Polypropylen ac ABS.

Cydymffurfiaeth Diogelwch: Wedi'i adeiladu yn unol â safonau marc CE (rheoliadau diogelwch EN 201 ar gyfer peiriannau plastig a rwber), sy'n cynnwys cyd-gloi trydan / hydrolig deuol ar gatiau gweithredwyr.

Integreiddio Awtomatiaeth: Mae rhyngwynebau robot EUROMAP 63 ac EUROMAP 73 yn caniatáu gosod-a-chwarae gyda'r robotiaid servo uchaf{4}mynediad neu ochr{5}.

Geometreg Sgriw Custom: Dewisiadau pen cymysgu (elfennau cymysgu Maddock neu gymysgwyr math pin) wedi'u teilwra ar gyfer gwasgariad swp meistr a chymysgu cynnwys wedi'i ailgylchu.

Foltau ac Addasiad Amlder: Cabinetau trydanol wedi'u hadeiladu i safonau rhanbarthol (ee, 480V/60Hz ar gyfer Gogledd America; 400V/50Hz ar gyfer Ewrop; UL/CSA-paneli rheoli sy'n cydymffurfio ar gais).

I dderbyn cynnig technegol cywir a dadansoddiad maint peiriant, cyflwynwch y manylion technegol canlynol:
Darluniau Rhan:Ffeiliau CAD 2D/3D (STEP, IGES) gyda dimensiynau critigol a gwerthoedd trwch wal.
Manylebau Deunydd:Brand resin, gradd, a chanran y llenwyr (ee, Ffibr Gwydr, Mwynau, Gwrth Fflam).
Manylion yr Wyddgrug:Dimensiynau'r Wyddgrug (Hyd x Lled x Uchder), cyfanswm pwysau, nifer y ceudodau, a gofynion rhedwr poeth.
Amser Beicio Targed:Cyfradd allbwn ofynnol yr awr neu amser beicio targed fesul rhan.
Gofynion Ategol:Angen tynnu craidd integredig, rheolwyr giât falf, neu ryngwynebau robot.
Cyflwyno Data Technegol ar gyfer Cynnig Personol
Anfonwch eich ffeiliau CAD a'ch manylebau llwydni yn uniongyrchol i'n tîm peirianneg i dderbyn cyfrifiad grym clampio rhagarweiniol a chyfluniad peiriant wedi'i deilwra o fewn 24 awr.
