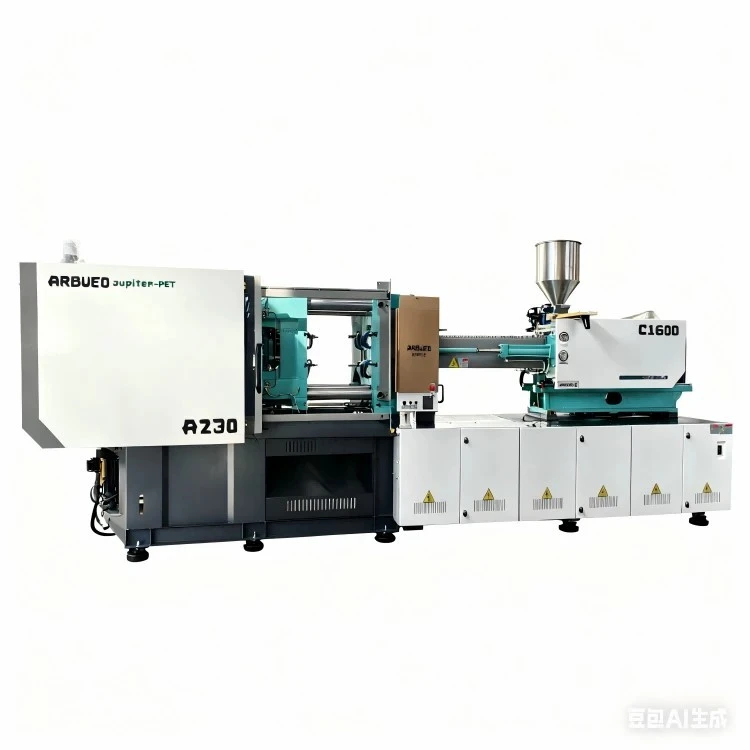

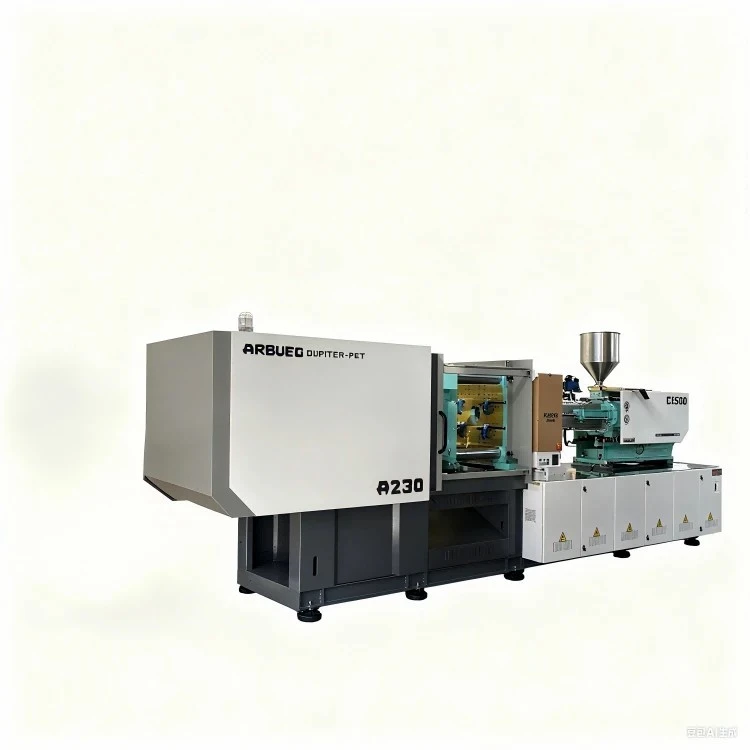

Peiriant Mowldio Chwistrellu Precision Uchel Ar gyfer Rhannau Meddygol

Mae gweithgynhyrchu dyfeisiau meddygol yn gofyn am bwysau ergyd ailadroddus iawn, rheolaeth fanwl ar ronynnau, a pharamedrau prosesu y gellir eu holrhain. Mae'r peiriant mowldio chwistrelliad gradd meddygol hwn wedi'i beiriannu'n benodol ar gyfer amgylcheddau ystafell lân Dosbarth 7 a Dosbarth 8 ISO, gan gynhyrchu microsglodion hylifol, casgenni chwistrell, cysylltwyr mewnwythiennol, tiwbiau casglu gwaed, a chydrannau cwt y gellir eu mewnblannu.

Gan ddefnyddio mecanwaith clampio gyriant uniongyrchol cwbl gaeedig, bariau tei rhydd o olew, a casgen bimetallig aloi nicel arbenigol, mae'r uned yn dileu halogiad gronynnol yn yr awyr ac anweddau olew hydrolig. Mae ailadrodd pwysau ergyd yn cyflawni Cyfernod Amrywiad (CV) o dan 0.15%, gan atal fflach, ergydion byr, ac amrywiant dimensiwn mewn cydrannau meddygol wal tenau.

Olew-Ardal yr Wyddgrug Rhad Ac Am Ddim:Mae platennau wedi'u gorchuddio â dur di-staen, -bearings llinol rhydd, a llwyni wedi'u trwytho â graffit yn atal niwl hydrocarbon y tu mewn i'r parth llwydni a reolir gan ronynnol.

Wedi cau{0}}Lloop Injection Servo Drive:Mae adborth amser real trwy amgodyddion optegol yn rheoli safle'r sgriw o fewn +/- 0.01 mm ac yn dal y trawsnewidiad pwysau o fewn bar +/- 0.5.

Pecynnu Meddygol a Chysoni Awtomatiaeth i Lawr yr Afon:Mae rhyngwynebau integredig Euromap 63/74 a OPC UA yn galluogi cyfathrebu uniongyrchol ag unedau dewis a gosod robotig, cyflau llif laminaidd, a gorsafoedd archwilio golwg awtomataidd.

Cadarnhaol-Integreiddio Hood Cleanroom Pressure:Mae pwyntiau integreiddio hidlwyr HEPA sydd wedi'u gosod ar y brig-yn darparu llif laminaidd aer Dosbarth 5 ISO yn uniongyrchol dros y cae agored llwydni.

Gwasanaethau Sgriw a Casgen Feddygol Arbenigol:Dur aloi nitridiedig neu CPM-Sgriwiau dur offer 9V gyda phroffiliau hedfan arbenigol yn prosesu resinau bio- biosensitif heb ddiraddiad thermol na sffio cadwyn bolymer a achosir gan gneifio.

Bwydo a phlastigeiddio:Mae pelenni polymer meddygol yn bwydo o hopran dur di-staen wedi'i selio i mewn i gasgen bimetallig sydd â gwresogyddion band ceramig. Mae'r proffil sgriw yn cynnwys parth pontio estynedig i gyflwyno toddi homogenaidd heb ddiraddio resin.
Chwistrelliad Dynamig:Gyrrwch moduron trydan neu servo yn uniongyrchol-Mae cronaduron hydrolig yn gyrru'r sgriw ymlaen. Mae cyflymder chwistrellu'n cael ei reoleiddio trwy reolaeth proffil aml-gam i atal jetting a chrynodiad straen o amgylch giatiau micro.
Trosiant Pwysedd Ceudod (Switsh V/P):Mae trawsnewid o gyflymder i reoli pwysau yn digwydd trwy safle sgriw, adborth trawsddygiadur hydrolig/trydan, neu synwyryddion pwysedd ceudod yr Wyddgrug piezoelectrig.
Clampio ac Oeri yr Wyddgrug:Mae twin{0}}silindr neu ganol-gladdu toggle gwasgu yn gosod grym clampio unffurf ar draws wyneb y platen. Mae sianeli oeri llwydni yn cael eu monitro trwy fesuryddion llif aml-barth i gynnal cydbwysedd thermol llym.
Alldafliad Glân:Mae alldaflwyr trydan cyflym yn tynnu rhannau heb ireidiau hylifol. Mae rhannau'n disgyn i gludfelt ISO Dosbarth 7 amgaeedig, gwrth-statig sy'n rhedeg o dan bwysau aer positif HEPA.

Micro{0}}Rheoli Dosio Cywir
Mae unedau pigiad safonol yn cael trafferth gyda-rhannau meddygol micro lle mae pwysau ergyd targed yn disgyn o dan 1 gram. Trwy ymgorffori rheolyddion trorym cydraniad uchel a gyriannau servo syrthni{-isel, mae'r sgriw chwistrellu yn cyflawni rheolaeth fanwl gywir dros gamau dadleoli i lawr i 0.005 cm3. Mae hyn yn dileu amrywiadau pwysau mewn-bothau nodwyddau a maniffoldiau cathetr lluosog.
Isel Cneifio a Diogelu Diraddio
Mae plastigau peirianneg gradd feddygol fel PEEK, PC, a PMMA yn sensitif i ddiraddiad thermol a straen cneifio uchel. Mae geometreg y sgriw yn cynnwys cymhareb cywasgu isel (1:2.0 i 1:2.2) ynghyd â phen cymysgu wedi'i gynllunio i leihau amser preswylio a thoddi pigau tymheredd.
Llwybrau Olrhain Ansawdd a Data
Mae'r bensaernïaeth reoli yn cofnodi paramedrau pigiad critigol-gan gynnwys pwysedd ceudod brig, lleoliad clustog, amser dos, a phroffil tymheredd toddi-ar gyfer pob cylch unigol. Allforion data trwy OPC UA yn uniongyrchol i strwythurau cronfa ddata MES i fodloni gofynion cofnodion electronig FDA 21 CFR Rhan 11.

Uchel-Awgrymiadau Pipette Ceudod:Mowldiau 32-ceudod i 64-ceudod yn rhedeg o dan amseroedd beicio 4.5 eiliad gyda llenwad pin craidd cytbwys.

Tai Hidlydd Dialysis:Amgaeadau polycarbonad (PC) clir sy'n gofyn am afluniad optegol sero, ymwrthedd i graciau straen, a gwythiennau weldio ultrasonic tynn yn gollwng.

Cydrannau Mewnblanadwy (PEEK):Elfennau strwythurol bach wedi'u mowldio ar dymheredd casgen uchel (hyd at 400 gradd) gyda goddefiannau dimensiwn tynn o fewn +/- 0.008 mm.

Cyfrifo Grym Clampio
Darganfyddwch gyfanswm arwynebedd rhagamcanol y system rhan a rhedwr (A, mewn cm2) a'r pwysedd ceudod gofynnol (P, yn y bar):
Grym Clampio (Tunnell)=[Arwynebedd (cm2) x Pwysedd Ceudod (bar) x Ffactor Diogelwch (1.15 i 1.25)] / 1000
Rhannau wal tenau (ee, awgrymiadau pibed): Angen pwysedd ceudod uchel (600 - 800 bar).
Amgaeadau waliau trwchus: Angen pwysedd ceudod is (300 - 450 bar) ond amseroedd dal estynedig.
Uned Chwistrellu a Dewis Sgriw
Cymwysiadau Ergyd Micro (< 1.5 g): Select 18 mm or 22 mm screw diameter to avoid long polymer residence times and thermal yellowing.
Uchel-Pecyn Trwybwn: Dewiswch sgriw 40 mm - 50 mm gyda phlastigeiddio gyriant trydan yn barhaus wrth agor llwydni.
Dewisiadau System Drive
Trydan Llawn: Gorau ar gyfer ystafelloedd glân Dosbarth 7 ISO, sŵn isel (< 65 dB), maximum energy efficiency, shot repeatability <= 0.1%.
Servo-Hydraulic Clean Package: Suitable for large medical housings requiring high clamping tonnage (>350 tunnell) ar fuddsoddiad offer cychwynnol is. Yn cynnwys tanc hydrolig cwbl gaeedig a chyplyddion cyflym nad ydynt yn gollwng.

Mae pob peiriant yn mynd trwy gamau gweithgynhyrchu safonol a gwiriadau ansawdd cyn eu cludo:
[Lleddfu Straen Ffrâm a Pheiriannu]
↓
[Cynnull ac Aliniad Platen Ystafell Lân]
↓
[Calibrad Cyfochredd Ymyriant Laser]
↓
[48-Rhediad Beic Sych Awr Parhaus]
↓
[Dilysiad Gronynnol a Sŵn Dosbarth 7]
Manwl Peiriannu Platen:Mae platiau'n cael eu prosesu ar ganolfannau peiriannu CNC aml-echel. Mae paraleliaeth platen yn cael ei wirio o dan tunelledd clampio llawn gan ddefnyddio offer mesur laser.
Fflysio'r System Hydrolig:Mae modelau hydrolig Servo yn cael eu fflysio i gyflawni Cod Glendid ISO 4406 16/14/11 cyn profi derbyniad ffatri.
Protocolau Dilysu (Cymorth IQ/OQ/PQ):Mae peiriannau'n cludo templedi dogfennaeth Cymhwyster Gosod (IQ) a Chymhwyster Gweithredol (OQ) cynhwysfawr, gan symleiddio dilysu gwefan cwsmeriaid o dan safonau ISO 13485.

Integreiddio Awtomatiaeth i lawr yr afon:Ffatri gosod platiau gosod robot mynediad uchaf neu ochr-, cylchedau alldafliad gwactod, a chodwyr sbi awtomataidd.

Mewn-Labelu'r Wyddgrug (IML) a Rhyngwynebau Synhwyrydd Ceudod:Cysylltiadau signal wedi'u-ffurfweddu ymlaen llaw ar gyfer synwyryddion pwysedd ceudod Kistler/Piezoelectric, systemau didoli golwg optegol, ac unedau gwresogi/oeri llwydni arbenigol.

Addasiadau Lliw Personol a Chynllun Ystafell Lân:Lleoli cabinet trydanol personol, ynysu pecyn pŵer hydrolig allanol, a chydymffurfiad cod trydanol rhanbarthol penodol (ardystio CE / UL / CSA).

I dderbyn cynnig technegol cywir a dyfynbris masnachol, darparwch y paramedrau canlynol:

Manylion Rhan:Ffeiliau CAD 3D (STEP/IGES) neu luniadau technegol yn nodi dimensiynau rhan, trwch wal, ac arwynebedd rhagamcanol.

Deunydd Resin:Gradd polymer union (ee, Makrolon Rx1805 PC, Borealis PP) a sychu paramedrau.

Manylebau'r Wyddgrug:Nifer y ceudodau, dimensiynau llwydni (L x W x H), math o redwr (rhedwr poeth yn erbyn rhedwr oer), a strôc alldaflu.

Targed Cynhyrchu:Amser beicio gofynnol a chyfeintiau cynhyrchu blynyddol targed.

Amgylchedd ystafell lân:Gofyniad lefel dosbarth ISO a gofynion awtomeiddio safle.
