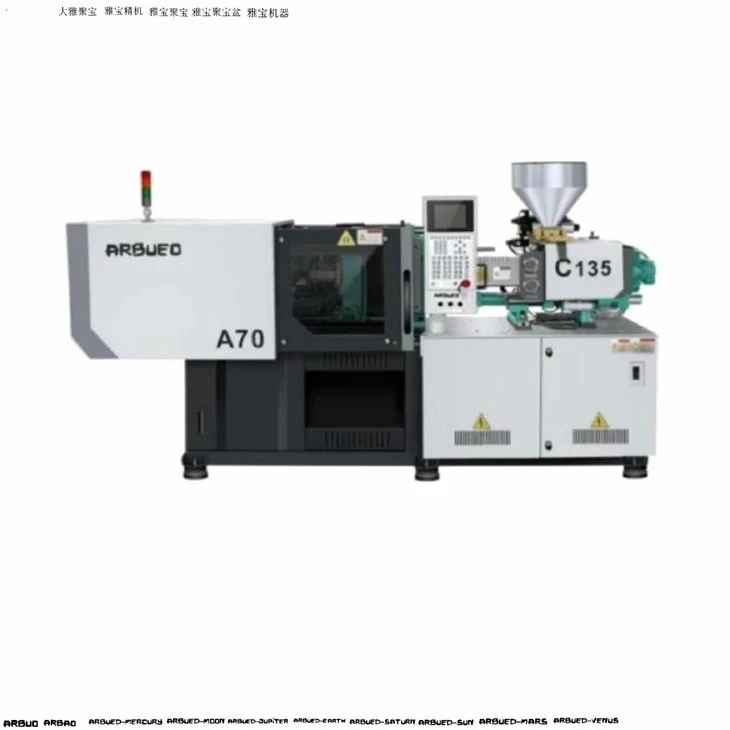

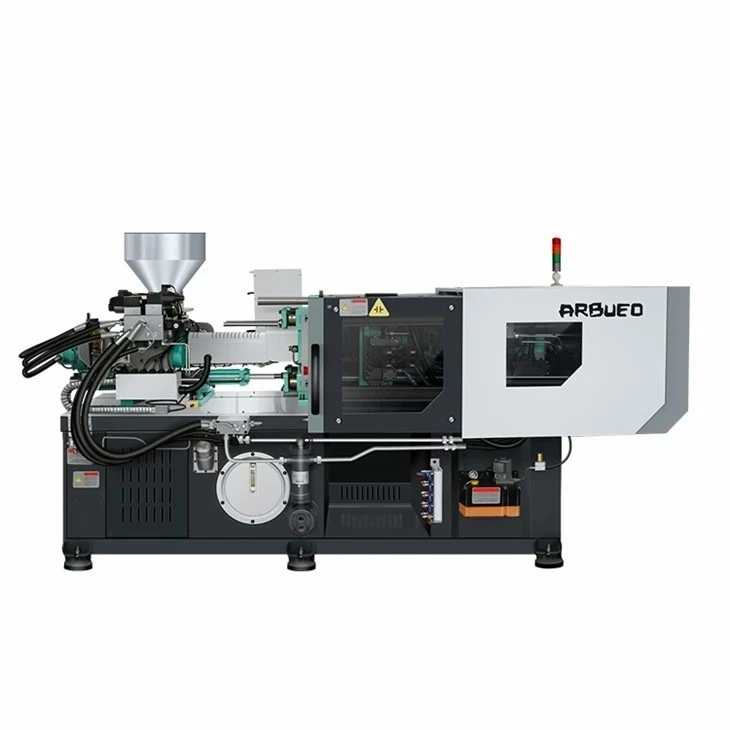

Peiriant Mowldio Chwistrellu Servo Ar gyfer Rhannau Plastig Cyffredinol

Mae'r peiriant mowldio chwistrellu hydrolig pwrpas cyffredinol hwn yn darparu ailadroddadwyedd uchel, defnydd isel o ynni, a sefydlogrwydd mecanyddol tymor hir ar gyfer cynhyrchu rhan plastig pwrpas cyffredinol. Wedi'i adeiladu gyda-dyletswydd pum-pwynt dwbl-system clampio togl a gyriant servo hydrolig electro-, mae'n cwmpasu grymoedd clampio o 700 kN (70 Tunnell) i 23,000 kN (2,300 Tunnell).

Mae'r system ymateb ddeinamig dolen gaeedig yn modiwleiddio cyflymder modur a dadleoli pwmp yn unol â galw proses amser real. Trwy ddileu sbardun hydrolig safonol, mae'r defnydd o ynni yn ystod y cyfnodau dal ac oeri yn cael ei leihau 30% i 70% o'i gymharu â systemau pwmp dadleoli sefydlog.

Wedi'i gynllunio ar gyfer gweithgynhyrchu diwydiannol parhaus 24/7, mae'r platfform hwn yn prosesu resinau nwyddau safonol (PP, PE, PS, ABS) yn ogystal â phlastigau peirianneg (PC, PA6 / PA66, POM). Mae'n cynnal -amrywiant pwysau ergyd o fewn +/- 0.3%.

Mae'r tabl isod yn amlinellu paramedrau technegol ar gyfer meintiau ffrâm safonol ar draws y gyfres cynnyrch:

Wedi cau-Loop Servo Drive Architecture:Yn integreiddio modur cydamserol magnet parhaol ymateb uchel gyda phwmp gêr mewnol. Mae amser ymateb system yn cyrraedd yr allbwn mwyaf mewn llai na 40 milieiliad.
Dadansoddiad o Elfennau Cyfyngedig (FEA) Dyluniad Platen:Mae platennau haearn bwrw wedi'u optimeiddio trwy FEA yn lleihau hyblygrwydd o dan tunelledd clampio llawn, gan amddiffyn llinellau gwahanu llwydni rhag fflachio ac atal gwisgo pin craidd cynamserol.
Uchel-Uned Chwistrellu Trachywiredd:Mae silindrau chwistrellu deuol yn cynnal grymoedd echelinol cytbwys ar y sgriw yn ystod plastigiad a chwistrelliad, gan leihau gogwyddiadau platen a chamlinio casgen.
Rheolaeth Hydrolig Gyfrannol ar gyfer Taflu Allan a Thynnu Craidd:Yn cynnig cyflymder rhaglenadwy, lleoliad, a phroffiliau pwysau ar gyfer tynnu craidd hydrolig lluosog a phinnau ejector.
Iro saim awtomatig canolog:Yn dosbarthu dosau o saim wedi'u monitro'n awtomatig i glymu-llwyni bar a thoglo cysylltiadau yn seiliedig ar gyfrifau cylch gweithredol, gan olrhain namau synhwyrydd pwysau.
Rheolydd microbrosesydd:Yn cynnwys sgrin gyffwrdd lliw 10.4 modfedd sy'n cefnogi gweithrediadau aml-iaith, rheolaeth parth gwres PID o fewn +/- 1 gradd C, logio data beiciau, a rhyngwynebau robot EUROMAP 63/78.

Llif System
[Servo Motor + Gear Pump] -> [Hydraulic Manifold Block] -> [Proportional Valves] -> [Actuators: Clamping / Injection / Ejection] -> [Rotary Encoder & Pressure Transducer] ->[10.4" Sgrin Gyffwrdd PLC]
Uned Chwistrellu
Nitrided alloy steel screw and barrel (38CrMoAlA) treated with ion nitriding to achieve a hardness depth of 0.5 - 0.8 mm and surface hardness >= 900 HV.
PID{0}}bandiau gwresogi cerameg a reolir wedi'u rhannu'n 4 - 6 barthau gwres annibynnol gyda monitro thermocwl.
Mae transducers sefyllfa llinol yn monitro safle pigiad, safle dal, ac ôl-bwysedd sgriw gyda phenderfyniad 0.01 mm.
Mae amddiffyniad gwrth-oer-dechrau yn cloi plastigoli nes bod yr holl barthau casgen yn cyrraedd tymereddau toddi dynodedig am gyfnod socian rhagosodedig.
Uned Clampio
Mae pum pwynt dwbl-toglo cysylltiad mecanyddol wedi'i gynllunio ar gyfer agor a chau cyflym gyda chromliniau cyflymiad llyfn.
Mae bariau clymu dur caled (42CrMo) gyda -chrome platio caled (0.03 - 0.05 mm o ddyfnder) yn sicrhau ymwrthedd i flinder tynnol.
Addasiad uchder llwydni awtomatig wedi'i bweru gan fodur hydrolig a chynulliad gêr haul.
Mae amddiffyniad llwydni pwysedd isel gyda sensitifrwydd addasadwy yn atal difrod llwydni rhag-rhannau neu falurion fflach.
Systemau Hydrolig a Thrydanol
System bwmp servo deinamig wedi'i theilwra ar gyfer sefydlogrwydd dadleoli hylif uchel.
Mae falfiau hydrolig premiwm (Rexroth / Vickers) wedi'u gosod ar flociau manifold llwybr byr yn lleihau diferion pwysedd mewnol ac yn cynyddu'r gwres.
Monitro tymheredd olew gyda larwm awtomatig yn sbarduno os yw olew hydrolig yn fwy na 55 gradd C.
Cynllun cabinet trydanol yn cydymffurfio â safonau diogelwch CE / UL, gan ddefnyddio cydrannau foltedd isel Schneider / Siemens a dolen awyru oeri ynysig.

Cymhariaeth Effeithlonrwydd Ynni
Pwmp Sefydlog Traddodiadol: Allbwn pŵer llawn yn barhaus. Colli ynni uchel yn ystod cyfnodau segur ac oeri.
System Hydrolig Servo: Paru pŵer deinamig. Mae'r allbwn yn cyrraedd ei uchafbwynt yn ystod y pigiad, yn disgyn wrth ddal, ac yn cyrraedd bron i sero yn ystod oeri. Cyfanswm gostyngiad ynni: 30% - 70%.
Manteision Technegol Craidd
Rheoli Thermol a Hirhoedledd Olew: Oherwydd bod y modur servo yn rhedeg ar gyflymder bron i sero yn ystod y cyfnodau oeri a phreswylio, mae cynhyrchu gwres olew hydrolig yn cael ei leihau. Mae hyn yn lleihau'r galw am ddŵr oeri hyd at 50% ac yn cadw gludedd olew, gan ymestyn oes y sêl hydrolig a lleihau cylchoedd diraddio olew.
Sefydlogrwydd Pwysau Saethu: Samplau adborth trawsgludol pwysedd dolen caeëdig gwasgedd casgen ar gyfnodau o 1 ms. Mae'r lefel hon o-terfynau iawndal amser real wedi saethu-i-saethu amrywiadau pwysau i +/- 0.3%, gan gadw'n dynn-goddefgarwch rhannau masnachol yn cydymffurfio.
Anhyblygrwydd Strwythurol: Cedwir gwyriad platen o fewn 0.05 mm ar y grym clampio mwyaf. Mae hyn yn cadw dosbarthiad grym clampio unffurf ar draws mowldiau ceudod mawr, gan leihau fflach ac amrywiant trwch wal rhannol.
Lefelau Sŵn Isel: Mae sŵn gweithredu yn aros o dan 75 dB(A) o dan y llwyth pwysau hydrolig mwyaf, gan ddarparu amgylchedd llawr siop mwy diogel a thawelach o gymharu â gweisg hydrolig confensiynol.

Mae'r cyfluniad gwresogi a sgriw safonol yn prosesu thermoplastigion nad ydynt yn -cyrydol hyd at 350 gradd C tymheredd prosesu:

Polypropylen (PP) a Polyethylen (HDPE / LDPE):Sefydlogrwydd toddi ardderchog ar gyfer cynwysyddion waliau tenau mawr, capiau ac eitemau domestig.

Styren Biwtadïen Acrylonitrile (ABS) a Pholystyren (PS / HIPS):Ffyddlondeb gorffeniad wyneb uchel ar gyfer gorchuddion offer, gorchuddion a nwyddau defnyddwyr.

Polyamidau (PA6 / PA66) Heb eu llenwi:Mae sgriwiau adfer cyflym yn cynnal dos manwl gywir heb glafoerio.

Cyfuniadau polycarbonad (PC) a PC/ABS:Mae moduron servo trorym uchel yn sicrhau cneifio unffurf heb ddiraddio thermol.

Sgriw a Barel Uwchraddio
Sgriw a Bargen Bimetallig: Gorchudd aloi carbid twngsten ar gyfer prosesu deunyddiau gydag atgyfnerthiad ffibr gwydr hyd at 40%.
PVC / Pecyn Plastig Cyrydol: Sgriw platiog crôm caled gyda phroffil hedfan arbenigol, gwyntyllau oeri casgen aer dan orfod, a phlatennau nicel -platiog.
Uwchraddio Hydrolig a Rheolaeth
Aml-Tynnu Craidd Dolen: Hyd at 4 tyniad craidd hydrolig annibynnol a reolir gan falfiau cymesurol.
Modiwlau Rheoli Rhedwr Poeth Integredig: 4 i 16 parth tymheredd wedi'u hintegreiddio'n uniongyrchol i arddangosfa PLC y prif beiriant.
Rheoli Giât Falf: Rhyngwyneb giât falf niwmatig neu hydrolig ar gyfer dyluniadau llwydni rhedwr.
Rheoli Ynni: Bandiau gwresogydd casgen isgoch sy'n lleihau defnydd pŵer thermol o 15% - 25% ychwanegol.

Llif Gwaith Proses
Arolygiad Cydran Crai: Gwiriad dimensiwn CMM a chanfod diffygion ultrasonic ar castiau.
Peiriannu Manwl ac Aliniad: Anelio lleddfu straen wedi'i ddilyn gan felino CNC ac aliniad interferometreg laser.
Profi Ansawdd Cludo Cyn{0}: rhediad sych parhaus 48-awr a sgan delweddu thermol llwyth llawn.
Safonau Ansawdd Allweddol
Peiriannu a Lleddfu Straen: Mae castiau platen yn mynd dan straen-anelio rhyddhad cyn melino CNC manwl gywir. Mae wynebau mowntio critigol yn cael eu peiriannu mewn un gosodiad i gynnal goddefiannau cyfochredd llym (<0.08 mm across platen face).
Aliniad Manwl: Mae aliniad clymu-bar a chyfochredd platen yn cael eu gwirio gan ddefnyddio interferomedrau laser a mesuryddion deialu digidol.
Profi Hydrolig: Mae manifolds yn cael profion gollwng a gollwng ar 125% o bwysau system graddedig (200 bar).
Sicrwydd Ansawdd Rhedeg Sych 48 Awr: Mae pob peiriant wedi'i gwblhau yn rhedeg prawf ffatri awtomataidd parhaus 48 awr cyn ei anfon. Mae hyn yn cynnwys cylchoedd clampio cyflymder llawn a phwysau llawn, delweddu thermol, a graddnodi synhwyrydd.

Rydym yn cefnogi dosbarthwyr peiriannau, integreiddwyr systemau, a phrynwyr OEM gyda galluoedd peirianneg wedi'u haddasu:
Dimensiynau Mecanyddol Personol:Clirio bar tei estynedig, strôc agoriad llwydni mwy, a phatrymau tyllau mowntio platen wedi'u haddasu (ANSI, SPI, neu safonau EUROMAP).
Lleoleiddio Meddalwedd:Dyluniad rhyngwyneb meddalwedd Custom PLC, cefnogi ieithoedd lleol, lefelau caniatâd defnyddwyr penodol, a pharamedrau logio data personol.
Integreiddio System:Rhyngwynebau gosod braich robotig wedi'u teilwra, rheolyddion cysoni cludwyr, ac allfeydd pŵer offer ategol (ee, gronynwyr, rheolwyr tymheredd llwydni, sychwyr deunyddiau).
Addasu Brand (OEM):Lliwiau paent personol, labelu brand, platiau rhybuddio diogelwch wedi'u teilwra, a dogfennaeth dechnegol wedi'i theilwra.

Er mwyn ein helpu i ddewis y maint ffrâm cywir, geometreg sgriw, a phroffil hydrolig ar gyfer eich cais, rhowch y manylion technegol canlynol gyda'ch ymholiad:
Gwybodaeth Rhan:Dimensiynau rhan, ffeil / llun 3D, ystod trwch wal, pwysau targed, ac arwynebedd rhagamcanol.
Manylebau Resin:Gradd polymer union, gwneuthurwr, cyfradd crebachu, a llwytho ychwanegion (ee, % ffibr gwydr, gwrth-fflamau).
Gofynion Cynhyrchu:Amser beicio dymunol, cyfaint uned flynyddol ofynnol, a manylion gosodiad llwydni (nifer y ceudodau, gosodiad gollwng).
Data yr Wyddgrug:Pwysau llwydni, gofynion tynnu craidd (nifer y creiddiau hydrolig / niwmatig), a manylion rhedwr poeth (cyfrif parth, gofynion giât falf).
Gosodiad Trydanol a Rhanbarthol:Foltedd / amledd gweithredu ffatri leol (ee, 480V / 60Hz, 380V / 50Hz), tymereddau planhigion amgylchynol, a safonau cydymffurfio rhanbarthol (CE, UL, CSA).
