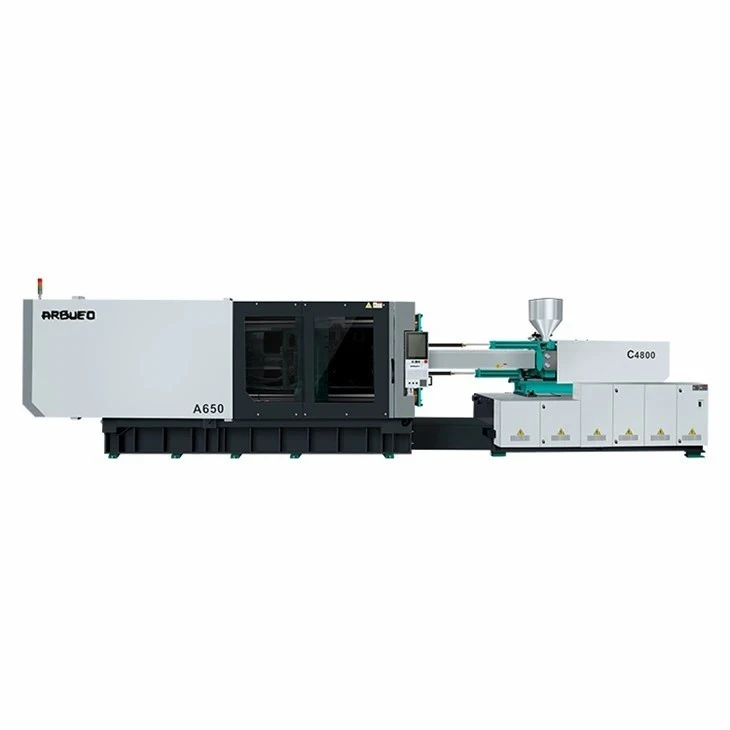

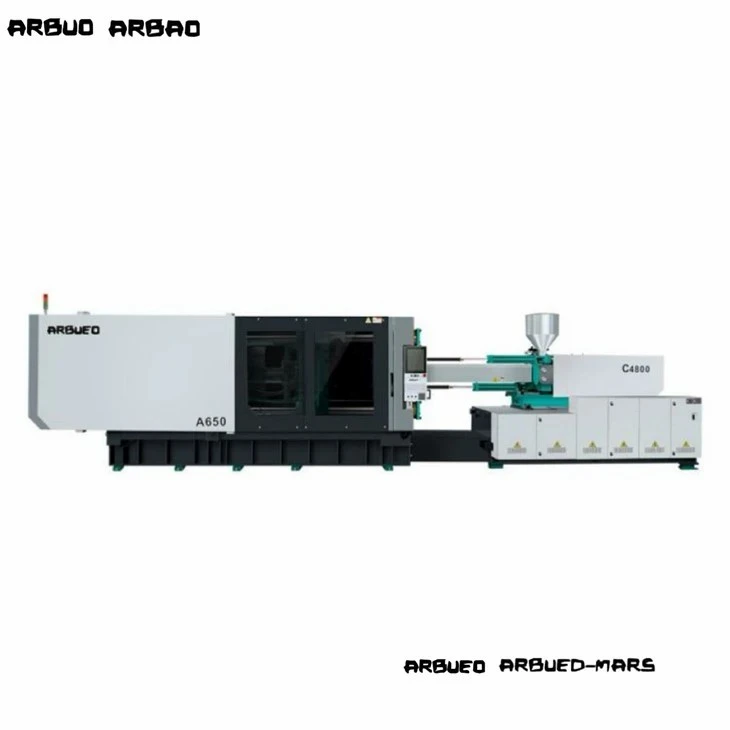

Peiriant Mowldio Chwistrellu Wal Tenau Cyflymder Uchel

Mae mowldio chwistrelliad wal tenau cyflymder uchel yn gofyn am gyflymder chwistrellu uchel, amseroedd ymateb hydrolig cyflym, ac anhyblygedd mecanyddol mwyaf i lenwi mowldiau adran tenau cyn i'r toddi polymerau rewi. Yn aml nid oes gan beiriannau mowldio chwistrelliad hydrolig safonol y cymorth cronnwr, y cyflymder ymateb, a'r anystwythder platen sydd eu hangen ar gyfer cydrannau pecynnu â thrwch wal o dan 0.8 mm.

Mae'r gyfres mowldio chwistrelliad wal tenau cyflymder uchel hon yn integreiddio system hydrolig â chymorth cronadur, gyriannau hybrid trydan servo, a strwythurau clampio anhyblygedd uchel. Wedi'i beiriannu ar gyfer mowldiau pecynnu ceudod uchel, nwyddau tafladwy meddygol, a chynwysyddion wal tenau, mae'r platfform hwn yn darparu cyflymder chwistrellu hyd at 800 mm/s, amseroedd cylch sych o dan 1.8 eiliad, a rheolaeth pwysau manwl i atal fflachiau a saethiadau byr.

Isod mae'r manylebau peirianneg craidd ar draws ein hystod platfformau wal tenau cyflymder uchel safonol. Gellir ffurfweddu gwerthoedd penodol yn seiliedig ar bwysau ergyd, dimensiwn llwydni, a gofynion amser beicio.

System Chwistrellu Cronadur Nitrogen:Yn darparu llif olew cyfaint uchel ar unwaith i gynnal cyflymder pigiad hyd at 800 mm/s o dan bwysau cefn eithafol heb ostyngiadau pwysau.
Wedi cau{0}}Loop Servo Control:Lleoliad amser real ac adborth pwysau trwy raddfeydd optegol llinol cydraniad uchel (cydraniad 0.001 mm) a thrawsddygiaduron pwysau.
-Blwch Anhyblygrwydd Uchel-Frame Platen:Dadansoddiad Elfennau Meidraidd (FEA)-mae strwythur platen wedi'i optimeiddio yn lleihau gwyriad o dan uchafswm tunelledd i lai na 0.05 mm, gan amddiffyn-fowldiau ceudod lluosog rhag traul anwastad a fflach llinell wahanu.
Chwistrelliad Cytbwys Silindr deuol:Mae silindrau chwistrelliad dwbl yn cynnal aliniad yn ystod-symudiad ymlaen cyflym, gan ddileu gogwyddo sgriw a chrafiad sêl.
Rheiliau Canllaw Llinellol ar Uned Chwistrellu:Mae canllawiau symudiad llinellol ffrithiant isel yn lleihau ymwrthedd yn ystod chwistrelliad cyflym, gan wella'r gallu i ailadrodd lleoliad pigiad i +/- 0.1 mm.

Dylunio Cylched Hydrolig Annibynnol: Mae cylchedau hydrolig cyfochrog yn galluogi llwydni agored/cau ar yr un pryd, symudiad ejector, a phlastigeiddio, gan dorri amseroedd beicio cyffredinol 15% - 20%.

Mae mowldio wal tenau cyflymder uchel yn wahanol iawn i fowldio safonol oherwydd priodweddau thermol plastigau tenau. Pan fydd polymer tawdd yn cysylltu â dur oer mewn trwch wal rhwng 0.35 mm a 0.8 mm, mae'r croen toddi yn rhewi o fewn milieiliadau. Er mwyn llenwi'r ceudod llwydni yn gyfan gwbl, rhaid i'r cyfnod pigiad gwblhau mewn 0.1 i 0.4 eiliad o dan bwysau sy'n cyrraedd 2,200 bar.
Ffurfweddau Is-System Graidd
Uned Clampio:
System cinematig togl dwbl pum{0}pwynt wedi'i hoptimeiddio ar gyfer agor/cau'n gyflym.
System iro ganolog awtomatig sy'n monitro pwysedd olew ac amlder iro ar bob uniad pin togl.
-cylched clampio cyflym gwahaniaethol i leihau amseroedd cylch sych.
Uned Chwistrellu:
Sgriw metelig nitrid neu ddeuaidd wedi'i ddylunio gyda phroffil rhwystr a phen cymysgu deinamig i drin homogeneiddio cneifio uchel heb ddiraddio thermol.
Cyfradd ymateb uchel neu falf servo sy'n rheoli dosbarthiad olew yn uniongyrchol wrth fewnfa'r silindr pigiad.
Falf nad yw'n dychwelyd gyda chylch aloi ceramig neu sy'n gwrthsefyll traul wedi'i beiriannu i atal ôl-lifiad o dan gyflymiadau pigiad hyd at 10g.
Uned Hydrolig a Gyrru:
Modur servo magnet parhaol wedi'i baru â phympiau gêr mewnol ar gyfer arbedion ynni hyd at 50% o'i gymharu â systemau dadleoli sefydlog.
Cafodd cronaduron hydrolig pwysedd uchel eu gwefru ymlaen llaw o nwy nitrogen i gyflenwi ynni hydrolig ar unwaith wrth eu llenwi.

Hidlo olew i lawr i 3 micron gydag oerach olew integredig a-monitro tymheredd/lefel olew amser real.

Ultra{0}}Amser Ymateb Byr i Chwistrelliadau (<= 16 ms)
Mae falfiau hydrolig safonol angen 40 - 80 ms i drawsnewid o niwtral i gwbl agored. Mae'r uned hon yn defnyddio falfiau servo ymateb uchel Moog/Rexroth wedi'u cyfuno â manifoldau cronadur cypledig agos, gan gyrraedd cyflymder targed o fewn 16 ms. Mae hyn yn atal cneifio rhag toddi a phigau pwysau deinamig.
Llai o Gwyriad Platen o dan Dunelledd Uchel
Mae dosbarthiad grym clampio anwastad yn achosi fflach ar geudodau canol mewn-offer cavitation uchel (ee, 32000000 neu gynwysyddion bwyd 48-ceudod). Mae'r gosodiad platen math blwch yn cyfeirio grymoedd clampio yn union y tu ôl i'r ardal mowntio llwydni, gan gynnal cyfochrogrwydd wyneb llwydni o dan lwyth clampio llawn.
Plastigu Sefydlogrwydd Thermol
Gall cyflymder cylchdroi sgriw uchel gynhyrchu gwres ffrithiannol gormodol, gan losgi deunyddiau sensitif fel Polypropylen (PP) neu Polystyren (PS). Mae geometreg y sgriw rhwystr arbenigol yn cydbwyso cneifio mecanyddol a dargludiad thermol, gan gynnal amrywiad tymheredd toddi o fewn +/- 1.5 deg C ar draws rhediadau 24/7 parhaus.

Mae'r platfform peiriant hwn yn cefnogi gweithgynhyrchu cyfaint uchel ar draws sectorau sy'n galw am drachywiredd uchel, cyfraddau dim diffygion, a gweithrediad parhaus cyflym:
Pecynnu Waliau Tenau-
Cynwysyddion deli crwn a hirsgwar (0.4 mm - 0.6 mm o drwch wal)
Mewn-Labelu'r Wyddgrug (IML) cwpanau iogwrt, tybiau hufen iâ, a chynwysyddion margarîn
Ymyrryd-capiau diod amlwg a chau
Nwyddau Meddygol tafladwy:
Awgrymiadau pibed (offer trachywiredd aml-ceudod uchel-)
Casgenni chwistrell a gwiail plunger
Tiwbiau allgyrchu a chuvettes prawf
Nwyddau Defnyddwyr ac Electroneg:
Cyllyll a ffyrc tafladwy (cyllyll, ffyrc, llwyau gydag amseroedd beicio byr o dan 3.5 oed)
Cromfachau ffrâm mewnol ffôn symudol a gorchuddion batri
Platiau canllaw ysgafn a fframiau arddangos optegol

Mae mowldio chwistrelliad wal tenau yn gofyn am resinau gyda gwerthoedd Mynegai Llif Toddwch (MFI) uchel i hwyluso llif cyflym trwy sianeli ceudod cul:
Polypropylen (PP):Gradd pigiad MFI 30 - 100 g/10 munud. Resin cynradd ar gyfer cynwysyddion bwyd, pecynnu IML, a chapiau.
Polystyren (GPPS / HIPS):Graddau llif uchel ar gyfer cwpanau wal tenau tryloyw, cyllyll a ffyrc a phecynnu anhyblyg.
Polyethylen (HDPE / LLDPE):Fe'i defnyddir ar gyfer cau hyblyg, capiau, a phails diwydiannol waliau tenau.
Cymysgedd polycarbonad (PC) / ABS:Wedi'i gymhwyso mewn-amgaeadau electronig tenau sy'n gofyn am ataliad fflam a chryfder trawiad uchel.
Polyethylen Terephthalate (PET):Rhagffurfiau-waliau tenau arbenigol a chymwysiadau pecynnu arbenigol.

Mae dewis y maint peiriant cywir yn gofyn am werthuso cyfaint ergyd, arwynebedd rhagamcanol, trwch wal, a dyluniad llwydni:
Fformiwla Maint y Grym Clampio
Grym Clampio (Tunnell)=[Arwynebedd Rhannau Rhagamcanol + Rhedwyr (cm^2) x Pwysedd Ceudod (bar)] / 1000 x Ffactor Diogelwch (1.1 - 1.2)

Matrics Ffurfweddu a Argymhellir

Mae pob peiriant yn cael gwiriadau strwythurol, peiriannu a gweithredol llym cyn ei anfon:
[Raw Casting Inspection] ---> [CNC Machining & Stress Relief] --->[Dilysiad Aliniad CMM]
|
[Profion Derbyn Ffatri (FAT)]<--- [72-Hour Continuous Run] <--- [Assembly & Laser Calibration]

Castio a lleddfu straen:Mae fframiau peiriannau a phlatennau'n defnyddio castiau haearn hydwyth (QT450-10) sy'n destun straen naturiol a thermol-heneiddio lleddfu i ddileu straen mewnol ac atal anffurfiad hirdymor.
Peiriannu trachywiredd:Mae arwynebau platen a thyllau canllaw bariau clymu yn cael eu peiriannu ar ganolfannau peiriannu porth CNC 5{{2}echel mewn amgylchedd a reolir gan dymheredd.
Aliniad Ymyrraeth Laser:Mae cyfochrogrwydd bar tei a gwastadrwydd platen yn cael eu gwirio gan ddefnyddio ymyrwyr laser Renishaw i sicrhau cywirdeb o fewn 0.03 mm.
Profi Llwyth 72 Awr:Mae peiriannau sydd wedi'u cydosod yn cynnal prawf cylchred a gwasgedd parhaus 72 awr o hyd i fonitro tymheredd olew, lefelau dirgryniad a sefydlogrwydd hydrolig cyn clirio'r ffatri.

Er mwyn cefnogi gofynion llinell gynhyrchu penodol a safonau awtomeiddio ffatri, rydym yn cynnig opsiynau addasu technegol:
Opsiynau gwresogi casgen:Bandiau gwresogydd ceramig, gorchuddion gwres isgoch sy'n arbed ynni, neu systemau gwresogi sefydlu ar gyfer ymateb thermol cyflym.
Strôc Agoriad Estynedig yr Wyddgrug:Cinemateg toglo wedi'i haddasu ar gyfer{0}}tynnu{0}}cynwysyddion wal tenau dwfn neu gynhyrchion IML uchel.
Geometregau Sgriw Arbenigol:Cymarebau L/D wedi'u teilwra a theithiau hedfan wedi'u peiriannu ar gyfer bio-resins (PLA), cyfansoddion wedi'u llenwi'n uchel, neu gyfuniadau PCR (ar ôl-defnyddwyr wedi'u hailgylchu).
Craidd Hydrolig Integredig yn tynnu:Cylchedau tynnu craidd dilyniannol rhaglenadwy-wedi'u hintegreiddio'n uniongyrchol i'r peiriant PLC.
Labelu Lliw a Brand Personol:Paru lliwiau i safonau ffatri cwsmeriaid a labelu preifat OEM ar gyfer dosbarthwyr offer rhanbarthol.

I dderbyn cynnig technegol cywir, gwerthusiad paru llwydni, a dyfynbris masnachol, rhannwch y paramedrau prosiect canlynol:
Darluniau Rhan:Ffeiliau 2D/3D (STEP, IGES, neu PDF) yn nodi dimensiynau critigol ac isafswm trwch wal.
Manyleb Resin:Gradd polymer benodol, brand, a Mynegai Llif Toddwch (MFI/MFR).
Manylion yr Wyddgrug:
Nifer y ceudodau
Dimensiynau llwydni (Hyd x Lled x Uchder) a phwysau
Math o system rhedwr poeth (giât falf neu sprue agored) a gofynion rheoli giât drydanol
Allbwn Targed / Amser Beicio:Maint cynhyrchu dyddiol disgwyliedig neu darged cylch sych gofynnol.
Gofynion awtomeiddio:Anghenion rhyngwyneb ar gyfer robotiaid Mewn-Labelu'r Wyddgrug (IML), -mynediad ochr-neu beiriannau pecynnu i lawr yr afon.
